Co powinien zawierać profesjonalny projekt linii napowietrznej?

Napowietrzne linie energetyczne spełniają ważną funkcję w procesie dostawy i rozdziału energii elektrycznej do odbiorców indywidualnych i przemysłowych. Wyróżnia się różne rodzaje takich instalacji, w tym linie przesyłowe, przesyłowo-rozdzielcze i rozdzielcze. Projektowanie i budowa elektroenergetycznych linii napowietrznych składa się z kilku niezbędnych elementów.

Napowietrzna linia elektroenergetyczna – czym jest?

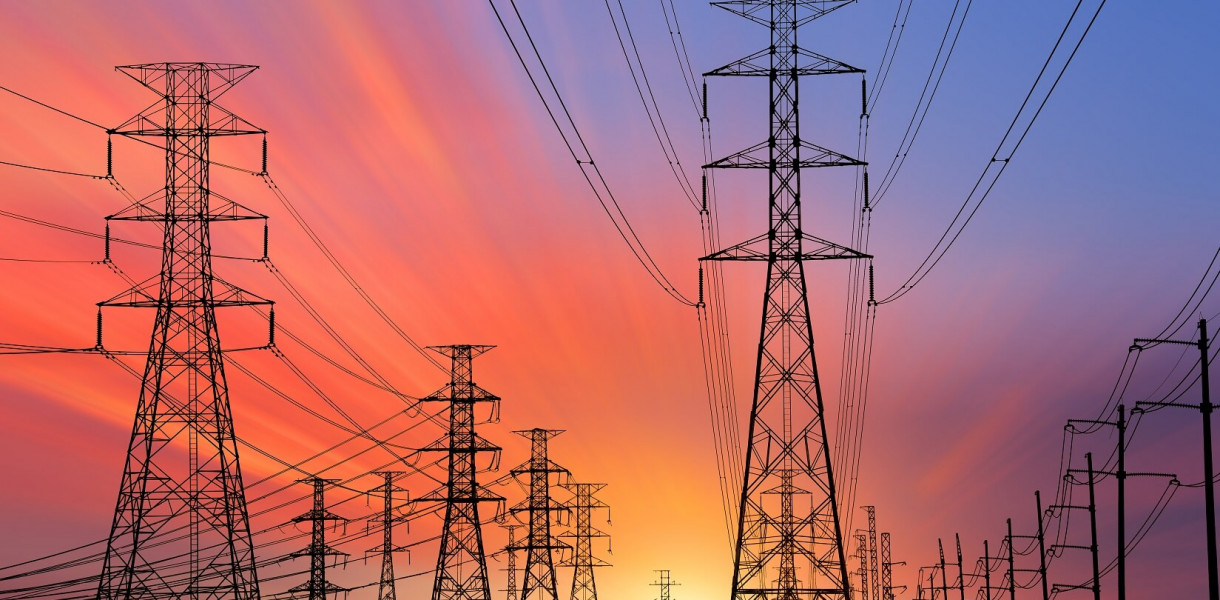

Linia energetyczna napowietrzna jest urządzeniem przeznaczonym do przesyłania energii elektrycznej, w którym izolację stanowi powietrze atmosferyczne. Takie systemy składają się z kilku podstawowych elementów, czyli:

• przewodów fazowych i odgromowych,
• konstrukcji wsporczych,
• izolatorów,
• osprzętu liniowego,
• uziomów słupów.

Mogą służyć do przesyłania prądu o najwyższym, wysokim, średnim lub niskim napięciu, mowa wtedy o liniach napowietrznych NN, WN, SN lub nn.

Normy linii napowietrznych dotyczące ich projektowania i budowy można znaleźć w następujących dokumentach:

• PN-EN 50341-1:2013-03 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kV Część Wymagania ogólne – Specyfikacje wspólne,
• PN-EN 50341-2-22:2022-06 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kV. Część 2-22: Krajowe Warunki Normatywne (NNA) dla Polski (oparte na EN 50341-1:2012),
• N SEP-E-003:2003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi.

Zaprojektowanie napowietrznej linii elektroenergetycznej wymaga współpracy specjalistów z różnych dziedzin, czyli między innymi planistów, geodetów czy ekspertów w dziedzinie ochrony środowiska. Profesjonalny projekt powinien zostać wykonany w oparciu o analizy i audyty techniczne.

Projektowanie linii napowietrznych – co obejmuje?

Projektowanie napowietrznych linii elektroenergetycznych składa się z kilku etapów. Kompletna dokumentacja projektowa powinna zawierać następujące elementy:

• koncepcję,
• studium wykonalności,
• program funkcjonalno-użytkowy,
• projekt wykonawczy,
• dokumentację powykonawczą.

Stworzenie profesjonalnego projektu linii napowietrznej wymaga przeprowadzenia szeregu działań analitycznych i kontrolnych obejmujących między innymi audyt techniczny wraz z inwentaryzacją i oceną stanu technicznego, obliczenie parametrów elektrycznych napowietrznej linii elektroenergetycznej czy nawet analizę dotyczącą zarządzania roślinnością w obrębie stworzenia planowanej instalacji.

Do przeprowadzenia prac związanych z projektowaniem i budową napowietrznych linii elektroenergetycznych wykorzystuje się takie techniki jak:

• skaning laserowy (LIDAR),
• fotogrametrię,
• przestrzenne pomiary termowizyjne,
• badanie za pomocą bezzałogowych statków powietrznych (dronów).

Komu zlecać projektowanie napowietrznych linii energetycznych NN, WN, SN?

Wykonanie profesjonalnego projektu linii napowietrznej jest skomplikowanym procesem, który wymaga współdziałania specjalistów z różnych dziedzin. Dlatego stworzenie takiej dokumentacji warto powierzać zespołom ekspertów, którzy mogą zapewnić kompleksowy zakres prac.

Opracowywanie projektu wymaga współpracy geodetów, planistów, ekspertów ds. ochrony środowiska, doświadczonych projektantów korzystających z profesjonalnych narzędzi (PLS-CADD, PLS-Tower, CYMCAP, Auto CAD) oraz osób uprawnionych do nadzorowania realizacji prac w terenie.
